機器視覺-自動化送料設備圓柱體表面缺陷檢測系統

測試要求：

        實時檢測圓柱形金屬表面的缺陷， 例如：啃料，坑點，螺旋紋，裂紋等。

方案說明 :

        通過機構實現：棒料自動上料/自動送料， CCD檢測棒料整圈毛刺，棒料自動收集并區分良品與不良品。

機械設計說明：

1.傳輸皮帶接入客戶研磨機，研磨后的棒料由皮帶輸送至棒料儲料區域；

2.棒料經過斜面滑下，擋塊將棒料擋入V型輸送輪中；

3.伺服馬達帶動一排輸送輪將棒料輸送到測試機中；

4.伺服馬達+減速機轉速按200轉/分，送料輪OD=90mm，

       3M棒料送料時間=3000/（3.14*90*200/60）=3.2S

檢測時間：

1.共四個面陣相機，兩端的相機向中間移動檢測，中間兩個相機向兩端移動檢測

2.一個相機可以拍圓棒曲面的1/3，一次區域檢測完成需要拍照三次，每檢測完 一次，圓棒旋轉120度，檢測下一次

3.視覺一次拍照處理時間200ms以內，一個相機需要移動四次檢測，每移動一次區域需要拍照三次，不計算機構的移動時間和圓棒的旋轉時間，視覺檢測3米長的產品，需要2.5S

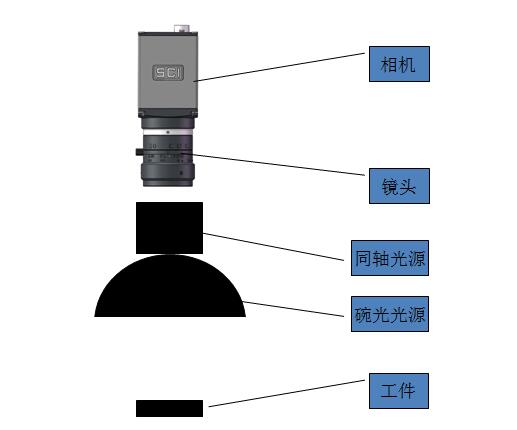

硬件配置：
